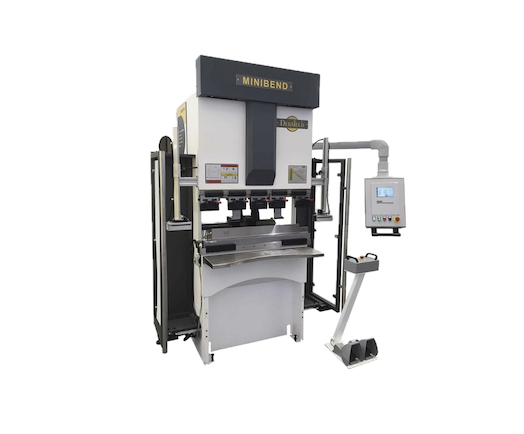

Minibend

Kompaktní a úsporný ohraňovací lis MINIBEND je ideální volbou pro přesné ohýbání menších a středních dílců.
Díky CNC řízení ESA 840 a servo pohonu E-DRIVE nabízí vysokou přesnost, rychlost a až 70 % úsporu energie oproti klasickým hydraulickým strojům.

  • Ohýbací délka: 1250 mm

  • Lisovací síla: 35 tun

  • CNC řízení až pro 4 osy

  • Rychlé a přesné nastavení díky zadním dorazům X-R

  • Kompaktní konstrukce vhodná i do menších dílen

MINIBEND spojuje moderní technologii, nízké provozní náklady a komfort obsluhy, což z něj dělá spolehlivého partnera pro každodenní výrobu.

Vlastnosti stroje

Standardní provedení:

Typ MINIBEND je cnc řízený hydraulický lis s digitálními lineárními stupnicemi pro hloubkovou regulaci Y1-Y2, se systémem ESA 840, 2D grafickým víceosým ovladáním, 2 osami zadních dorazů X/R Kontrola hloubky: Programování úhlů / nastavení hloubky pomocí CNC řízení (osa Y) s digitálním odečtem. Hloubka je řízena lineární stupnicí na Y. Možnost náklonu horního nosníku není možné. Zadní dorazy: Motorizované zadní dorazy na kuličkovém šroubu s vysoce přesnými servomotory 2 osy motorických zadních dorazů X / R (X = zepředu dozadu, R = nahoru - dolů ) Zadní dorazy jsou programovatelné pomocí CNC řídicí jednotky. Digitální ukazatel pro měření zadních dorazů, 2 prsty zadných dorazů Z1, Z2, ručně nastavitelná šířka na lineárním prizmatickém vedení, prsty s výkyvnou funkcí

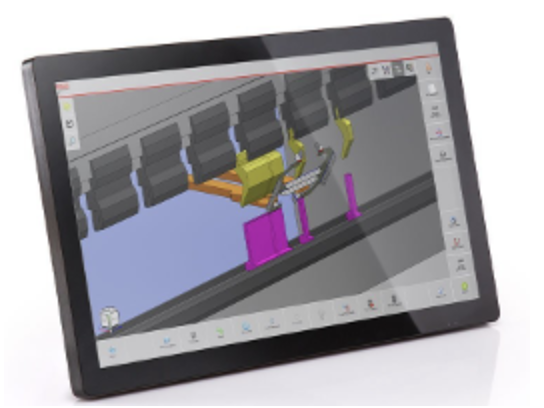

Řídicí jednotka ESA 840 s 15” dotykovým displejem

CNC jednotka je vybavena 2D grafickým ovladačem, který umožňuje vytvořit výkres ohýbaného dílu a automaticky navrhne nejvhodnější postup ohýbání. Systém: bere v úvahu použité nástroje, kontroluje kolize mezi dílem a strojem, minimalizuje manipulaci obsluhy, automaticky nastavuje polohy dorazů (X, R) a hloubku ohybu (Y1–Y2). Obsluha na displeji vidí potřebné kroky manipulace s plechem a může je v případě potřeby upravit i během cyklu.

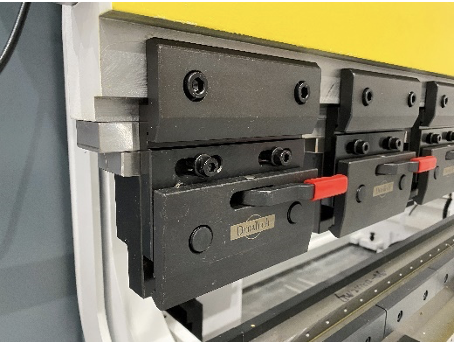

Nástroje

Upínací systém „evropského typu“ (Amada-Promecam) pro horní nástroj. Horní mezikusy s pracovní výškou 100 mm a ručním rychloupínáním s horizontální výměnou nástroje. Upínací systém „evropského typu“ (Amada-Promecam) pro matrice se základnou 60 mm

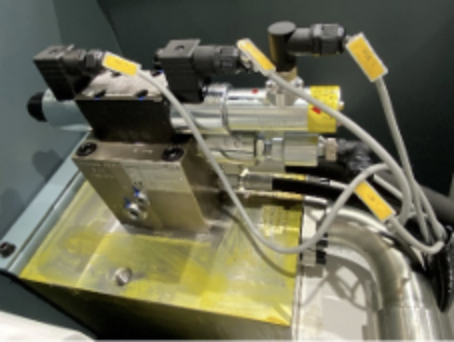

Hydraulika

Používají se pouze hydraulické komponenty špičkových značek. Hlavní hydraulické ventily a rozvodné bloky pocházejí od světově známé německé špičkové značky HAWE V souladu s předpisy CE jsou ventily monitorovány pomocí CNC řídicí jednotky a bezpečnostního systému ohraňovacího lisu.

Laserová ochrana prstů LazerSafe:

LazerSafe safety light guard je jedinečný systém, který poskytuje obsluze maximální ochranu a zaručuje maximální produktivitu.

Energeticky úsporné E-DRIVE SERVO

Shrnutí: největší výhody jsou: Velmi výrazné úspory nákladů na energii. Příklad: 60tunový lis má připojené zatížení 2x 4,4 kW při provedení DUAL SERVO místo 7,5 kW při standardním provedení s "normálním" střídavým motorem. Stroj je zapnutý 8 hodin denně (zapnuté čerpadlo). Efektivně 20 % (což je velmi mnoho) času ohýbání (horní nosník v pohybu), což znamená, že 80 % času běží čerpadlo naprázdno.

Příplatková výbava

4 osy zadních dorazů X-R-Z1-Z2. Standardní přední opěrná ramena, ručně nastavitelná na šířku na lineární liště, výškově nastavitelná pomocí šroubů. Wila hydraulické upínání typ horního nástroje, typ NSCL-II-HC/UPB – kalené. Wila hydraulické upínání spodního nástroje, typ OB-II-HC/ES IV – kalené. Řídicí jednotka ESA 860W, 2D s automatickým výpočtem sekvence ohýbání, 18,5" dotyková obrazovka, max 64 cnc os. Řídicí jednotka ESA 875W, 2D s automatickým výpočtem sekvence ohýbání, 21,5" dotyková obrazovka, max 128 cnc os.

Technické parametry

Délka ohybu mm 1250
Tonáž ton 35
Vzdálenost mezi bočními rámy mm 900
Hloubka hrdla mm 200
Světlá výska mm 385
Zdvih horního nosníku mm 120
Rychlost pádu mm/s 250
Rychlost ohýbání mm/s 10
Návratová rychlost mm/s 250
Zpětný chod osy X mm 400
Zpětná rychlost osy X mm/s 200
Zpětný chod osy R mm 250
Zpětná rychlost osy R mm/s 200
Výkon motoru kW 3,7
Kapacita olejové nádrže litry 70
Délka stroje mm 1980
Šířka stroje mm 1210
Výška stroje mm 2245
Váha stroje ton 3,2
