Ohraňovací lis

Ohraňování je technika zpracování plechu ohýbáním za pomoci matrice a razníku, což je klínovitý nástroj. Plech se položí na matrici ve tvaru písmene V a razník tlakem vytvoří požadovaný úhel k dalšímu použití ve výrobním procesu

Vlastnosti stroje

Standardní provedení

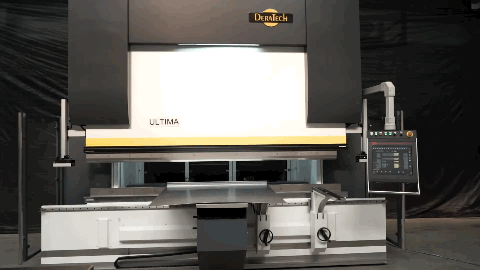

Typ Technica je cnc řízený hybridní lis (kombinace serva s hydraulikou) s digitálními lineárními stupnicemi pro hloubkovou regulaci Y1-Y2, se systémem ESA S 630, 2D grafickým víceosým ovladáním, 2 osami zadních dorazů X/R (+ Z1,Z2 manuální)

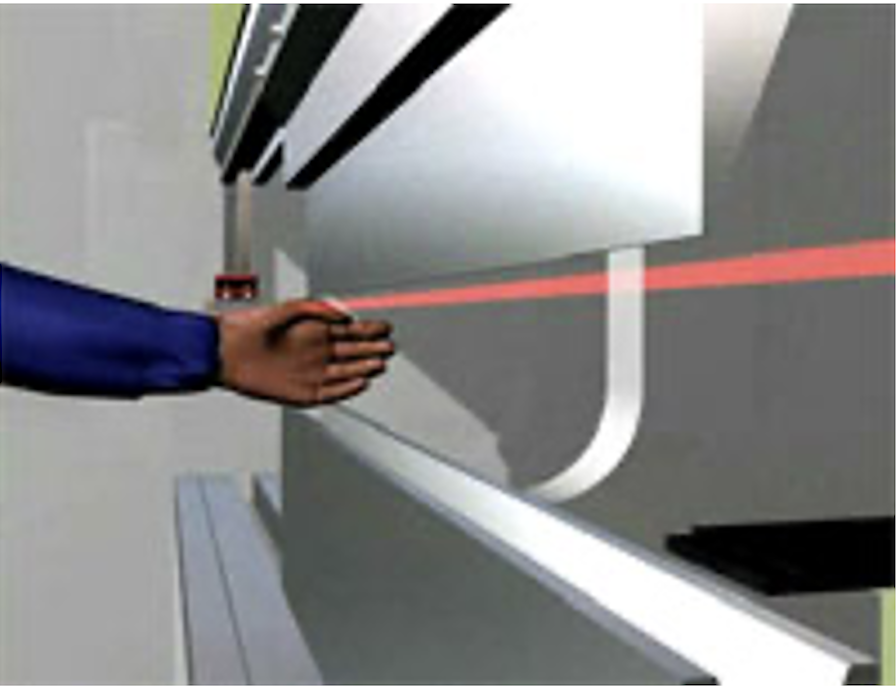

Laserová ochrana prstů LazerSafe

LazerSafe safety light guard je jedinečný systém, který poskytuje obsluze maximální ochranu a zaručuje maximální produktivitu. Bezpečnostní zóna je vymezena svazkem laserových paprsků. Tento svazek je připevněn na horní nosník stroje a je umístěn v určité vzdálenosti pod horním nástrojem. Jakmile je jeden z těchto laserových paprsků během rychlého přiblížení přerušen - jakýmkoli předmětem - stroj se okamžitě zastaví. Pokud je příčina přerušení odstraněna, může stroj po opětovném sešlápnutí nožního pedálu pokračovat ve vysoké rychlosti. Pro ohýbání krabic se počítá se speciální funkcí, takže stroj může být v těchto konkrétních krocích ohýbání provozován při nízkých otáčkách.

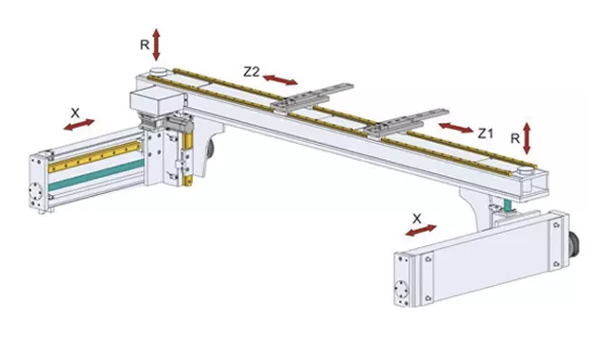

Zadní dorazy

U zadních dorazů X-R-Z1-Z2 je šířka prstů řízena pomocí CNC. V závislosti na délce ohýbaného výrobku se prsty nastaví automaticky. Oba prsty jsou nezávisle programovatelné a mohou zaujmout libovolnou polohu podle rozsahu a potřeby. Motory pro osy Z1 a Z2 jsou servomotory (Volitelná výbava), které zajišťují rychlé a přesné polohování (osy X a R jsou standardně vybaveny servomotory).

Energeticky úsporné E-DRIVE SERVO

U pohonu E-DRIVE SERVO je pro každý válec k dispozici hydraulická jednotka, která se skládá z olejové nádrže z nerezové oceli spojené se servomotorem s čerpadlem. To znamená, že motor běží pouze tehdy, když je požadován pohyb horního nosníku. To přináší až 65-70% úsporu nákladů na energii! Kromě toho má kromě čerpadla také olej mnohem delší životnost. Další výhodou je, že při zpětném chodu horního nosníku lze realizovat vyšší rychlost, a tím i vyšší průtok oleje, takže rychlost zpětného chodu horního nosníku je stejně vysoká jako rychlost pádu. Také servopohon má při ohýbání mnohem tišší chod.

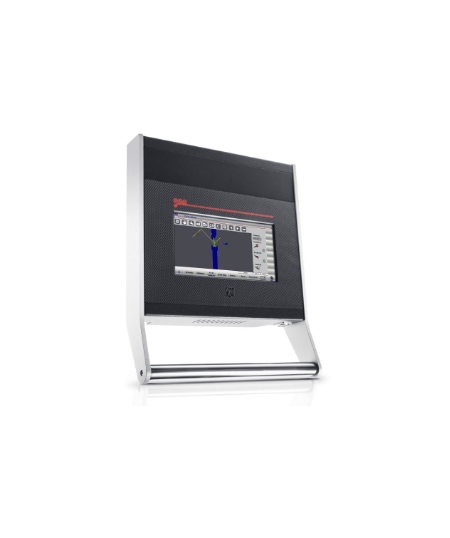

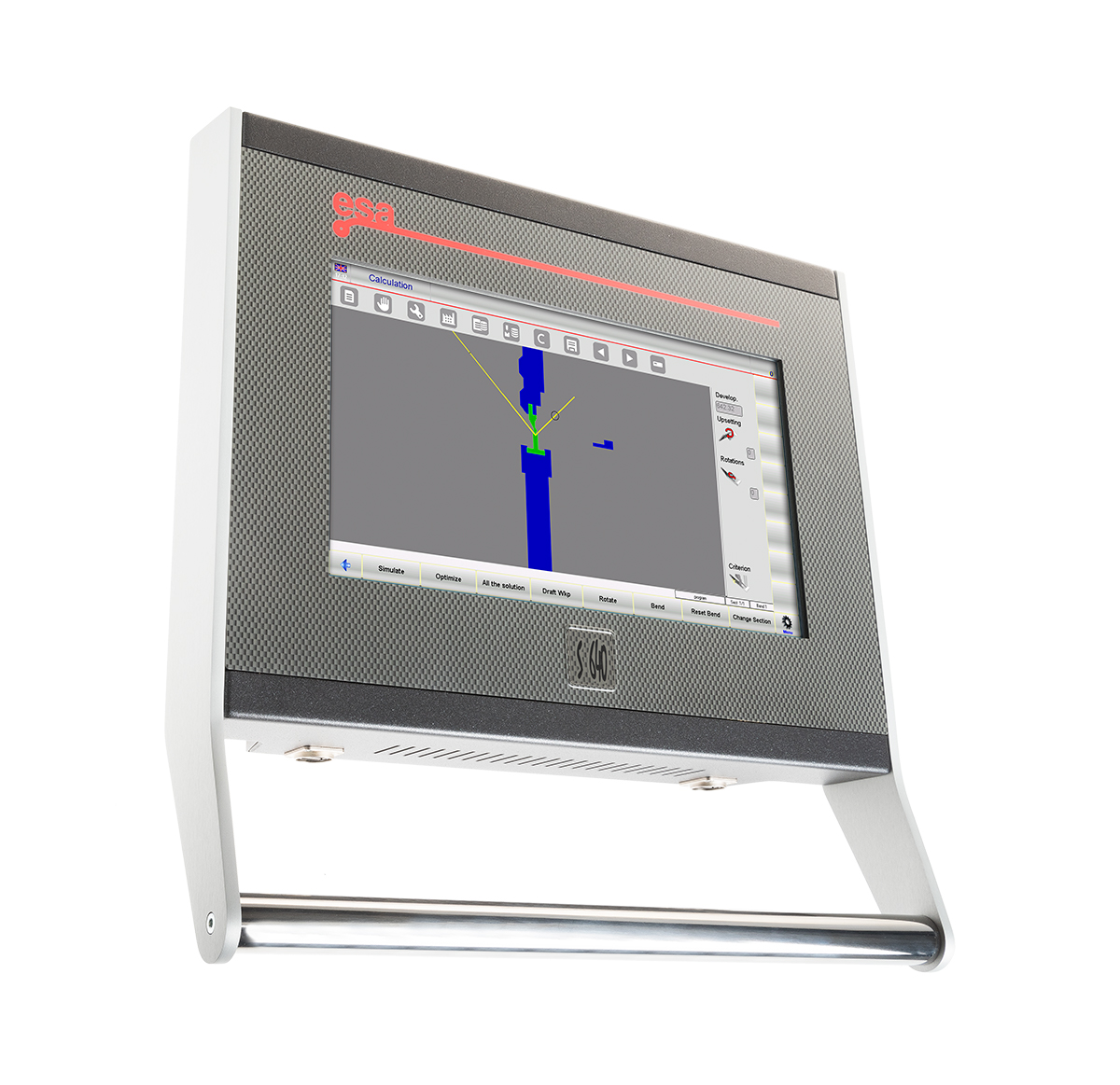

2D řídící jednotka

Kromě všech dříve vysvětlených možností umožňuje tato jednotka vytvořit 2D výkres ohybu. Vyhledá nejideálnější způsob ohýbání daného dílu. Bere v úvahu použité nástroje, kontroluje také kolize mezi dílem a strojem, hledá minimální manipulaci s dílem ze strany obsluhy, ... a mnoho dalšího.
