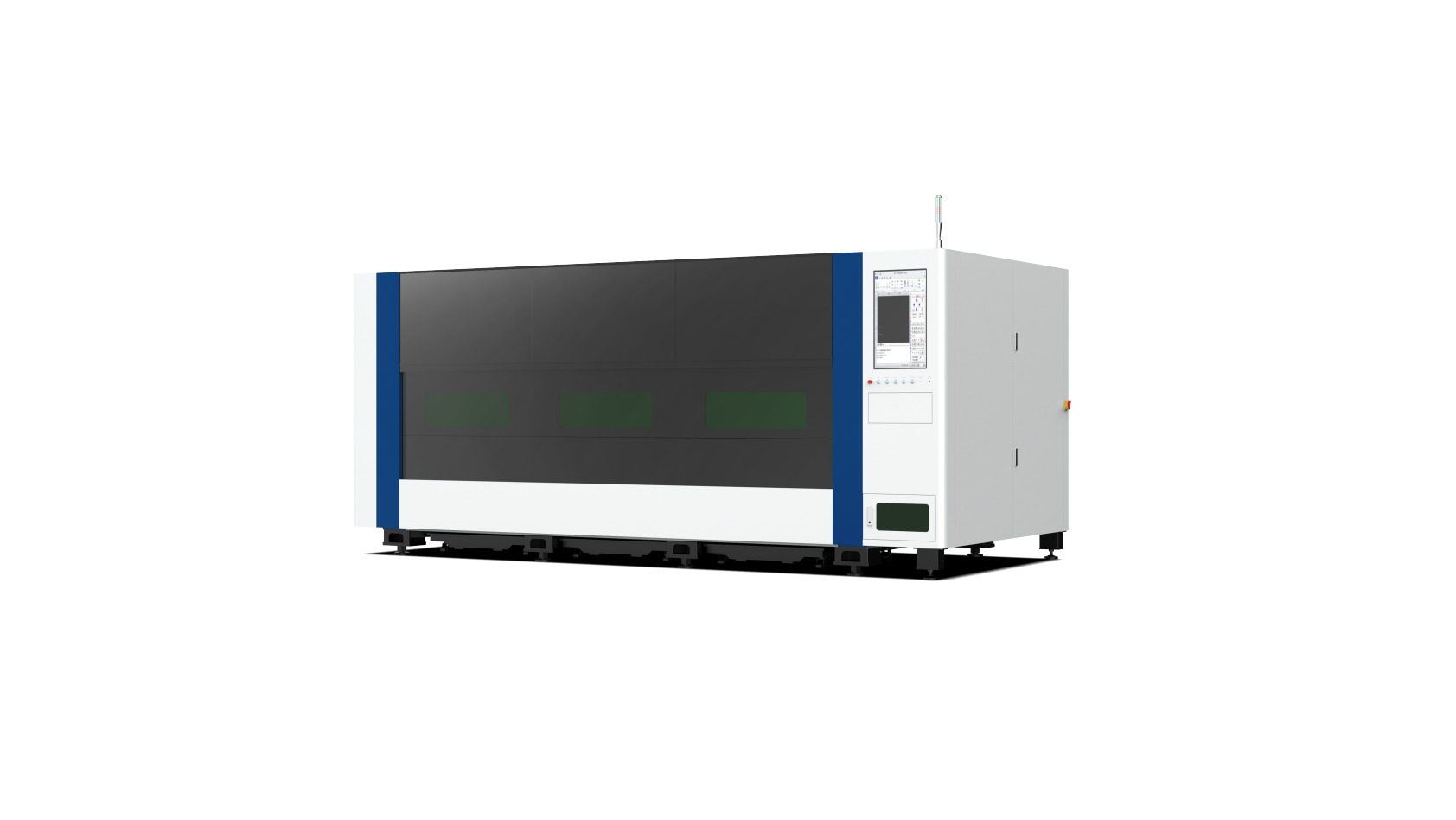

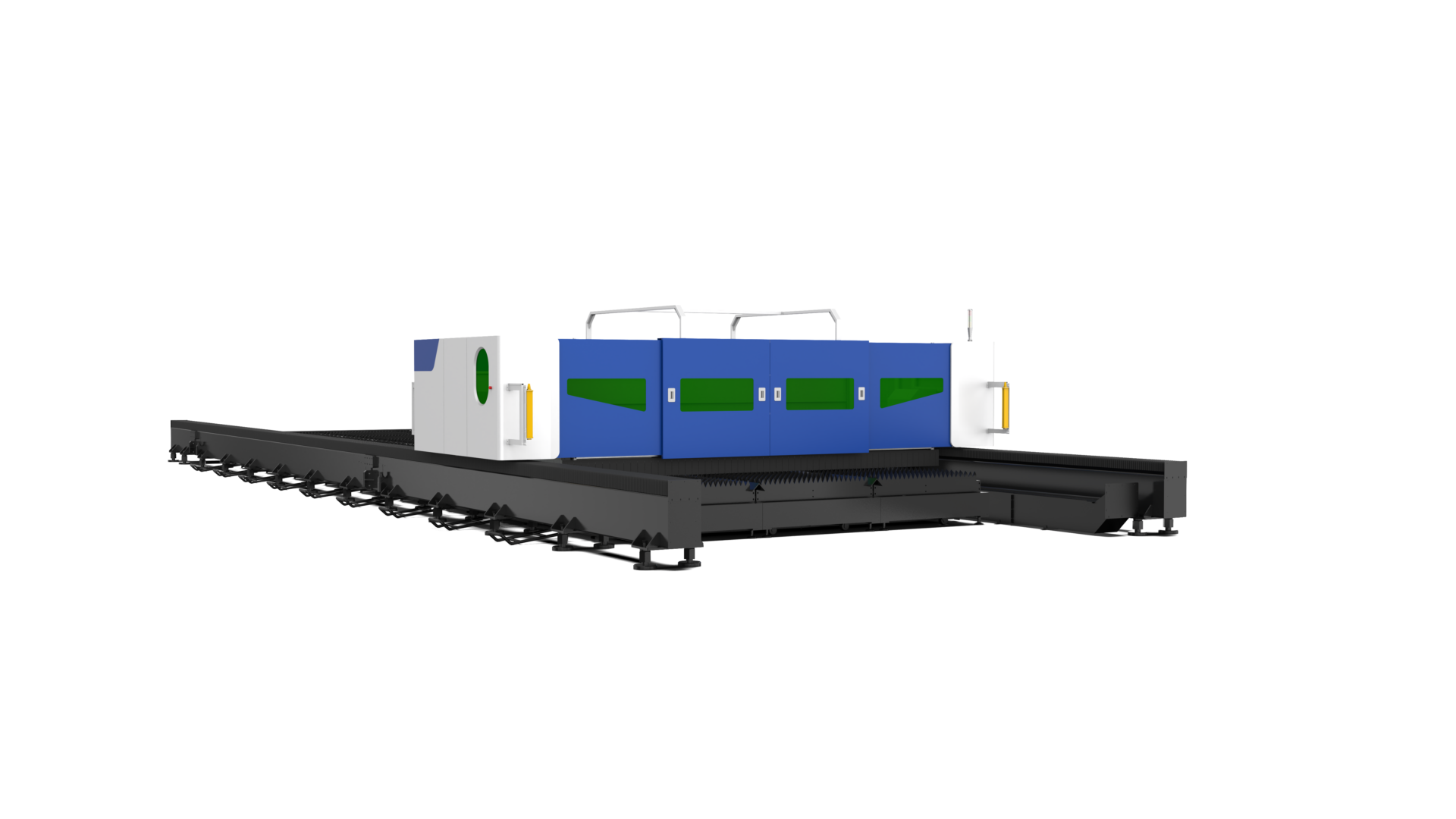

Vláknový laserový pálicí stroj

Naše moderní vláknové laserové řezací stroje představují vysoký standard v oblasti zpracování plechů. Díky vysoké přesnosti, rychlosti a nízkým provozním nákladům se staly součástí moderní strojírenské výroby. Technologie fiber laseru umožňuje efektivní řezání široké škály materiálů – od tenkých plechů až po silnostěnné oceli, nerezi či hliník.

Vlastnosti stroje

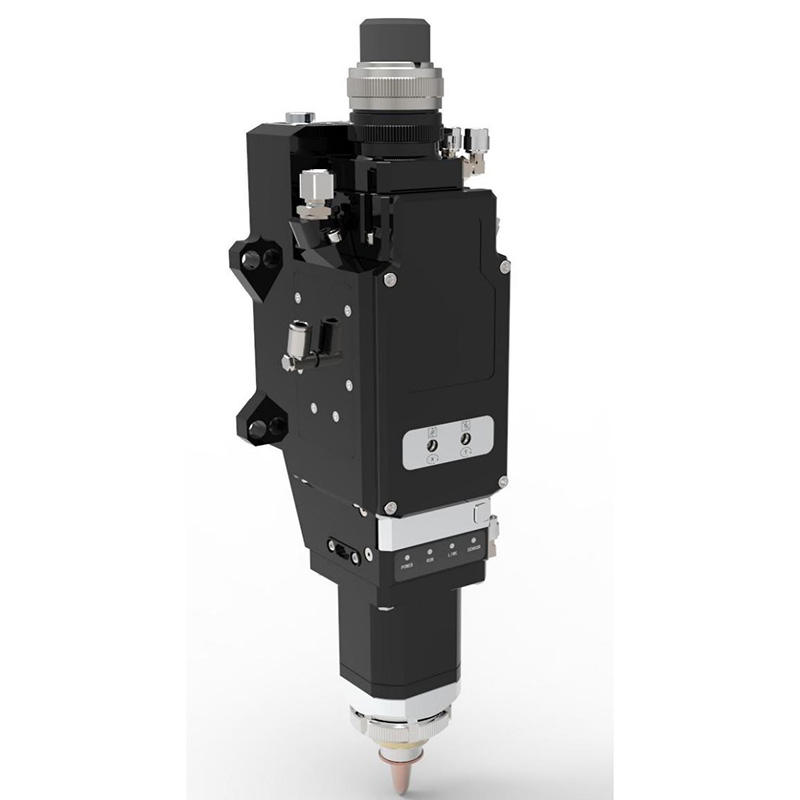

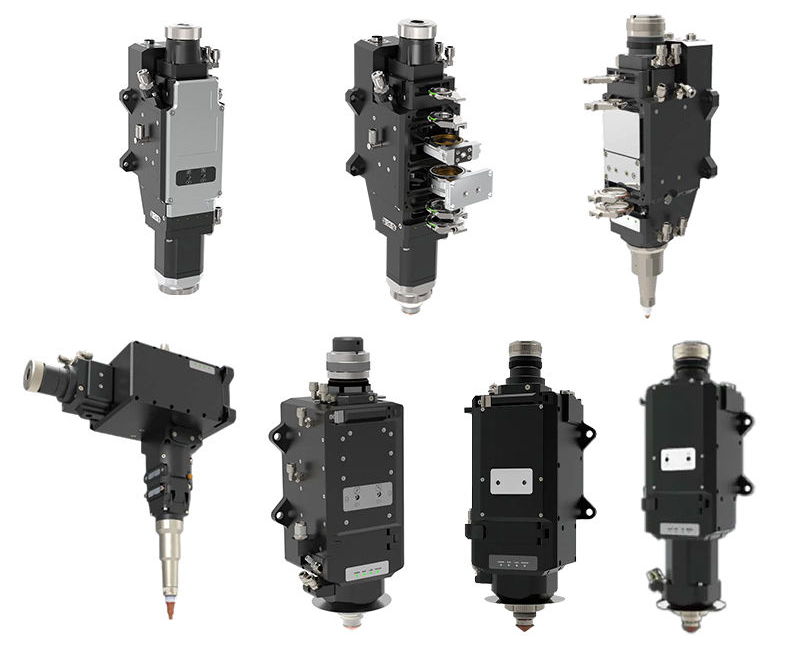

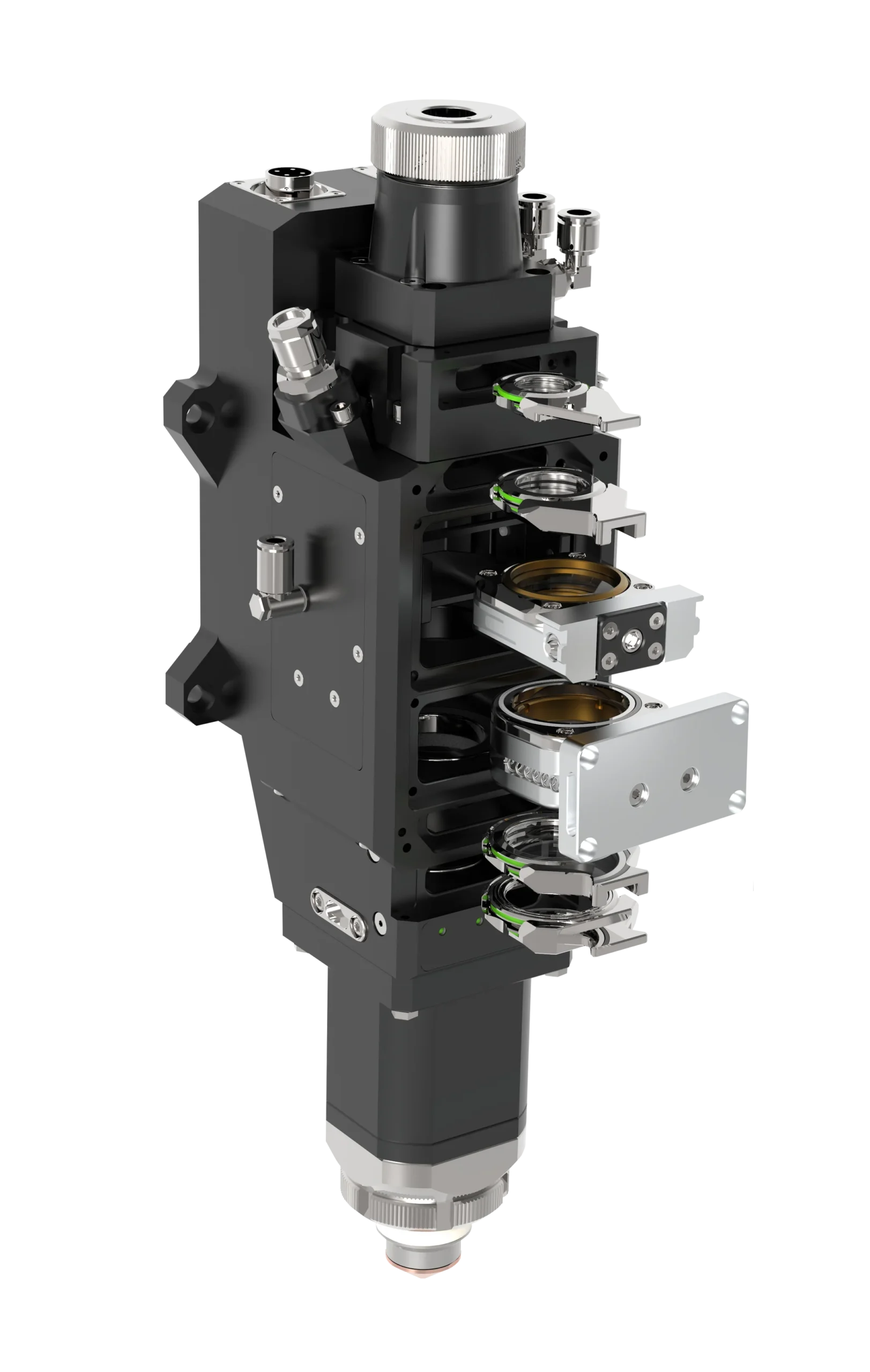

Laserová hlava

Laserové hlavy jsou konstruovány pro práci s výkony v řádu jednotek až desítek kW. Efektivní chlazení a robustní konstrukce zajišťují stabilní provoz i při dlouhodobém zatížení. Samozřejmostí je antikolizní systém.

Vláknový laserový zdroj

Naše laserové zdroje patří mezi osvědčená řešení pro průmyslové vláknové lasery. Vyznačují se vysokou účinností, stabilním výkonem a spolehlivým provozem i při dlouhodobém zatížení. Nejčastější konfigurace v praxi jsou 3 kW, 6 kW, 12 kW nebo 20 kW podle požadované tloušťky materiálu a produktivity.

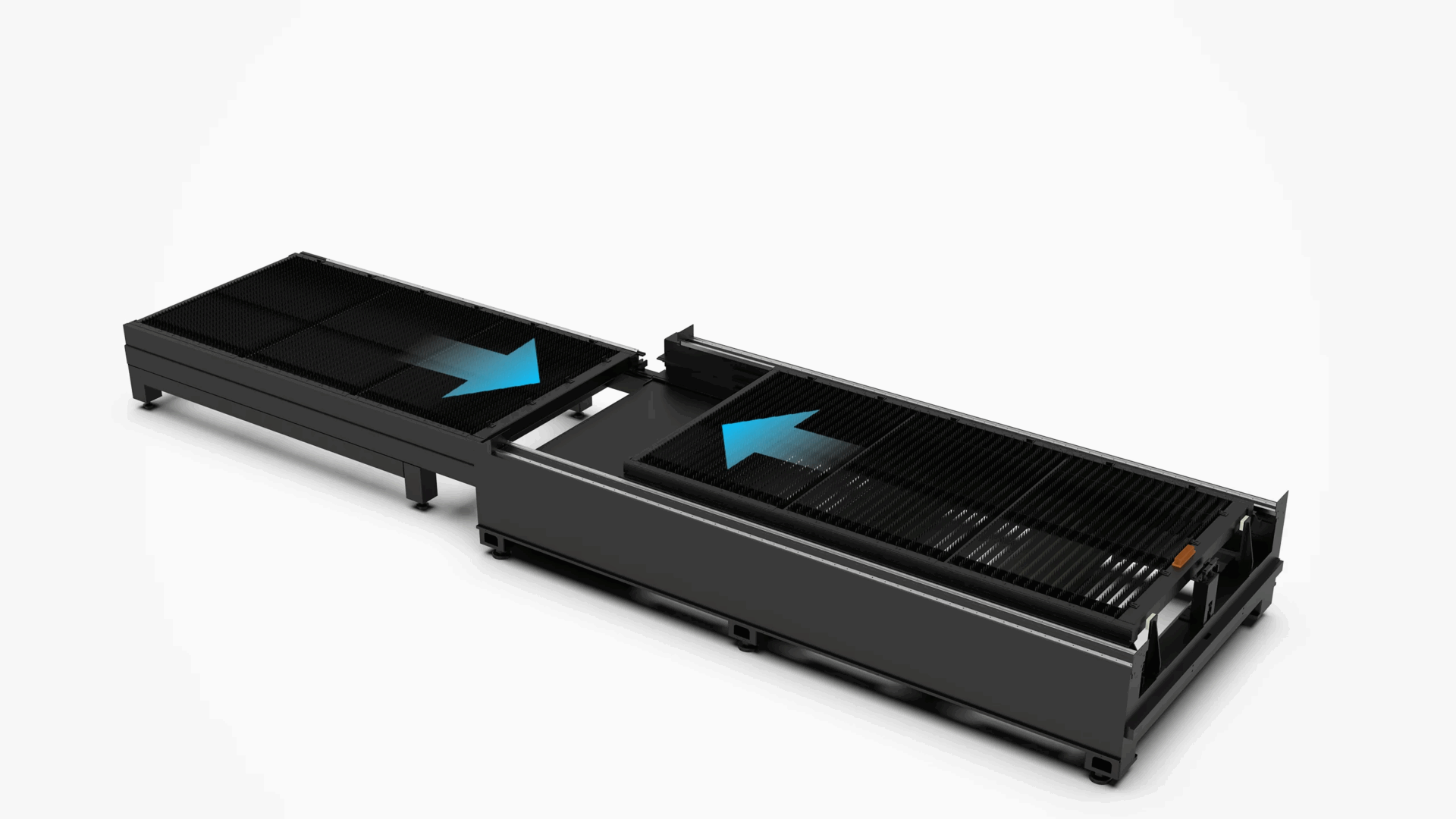

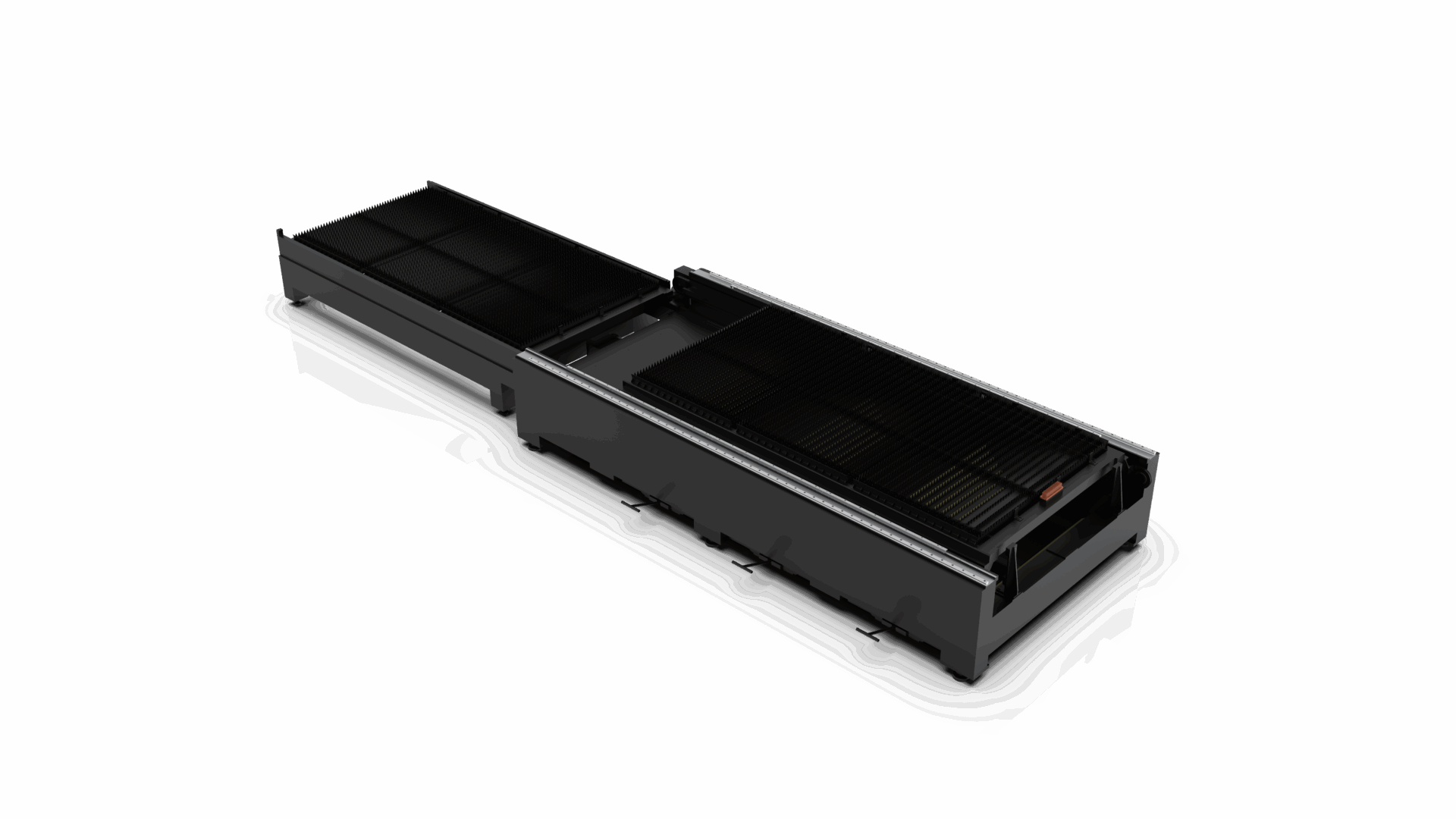

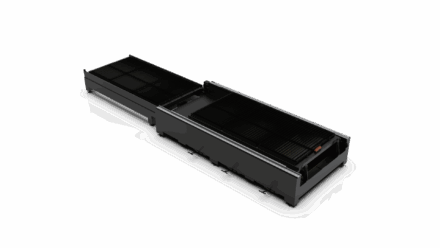

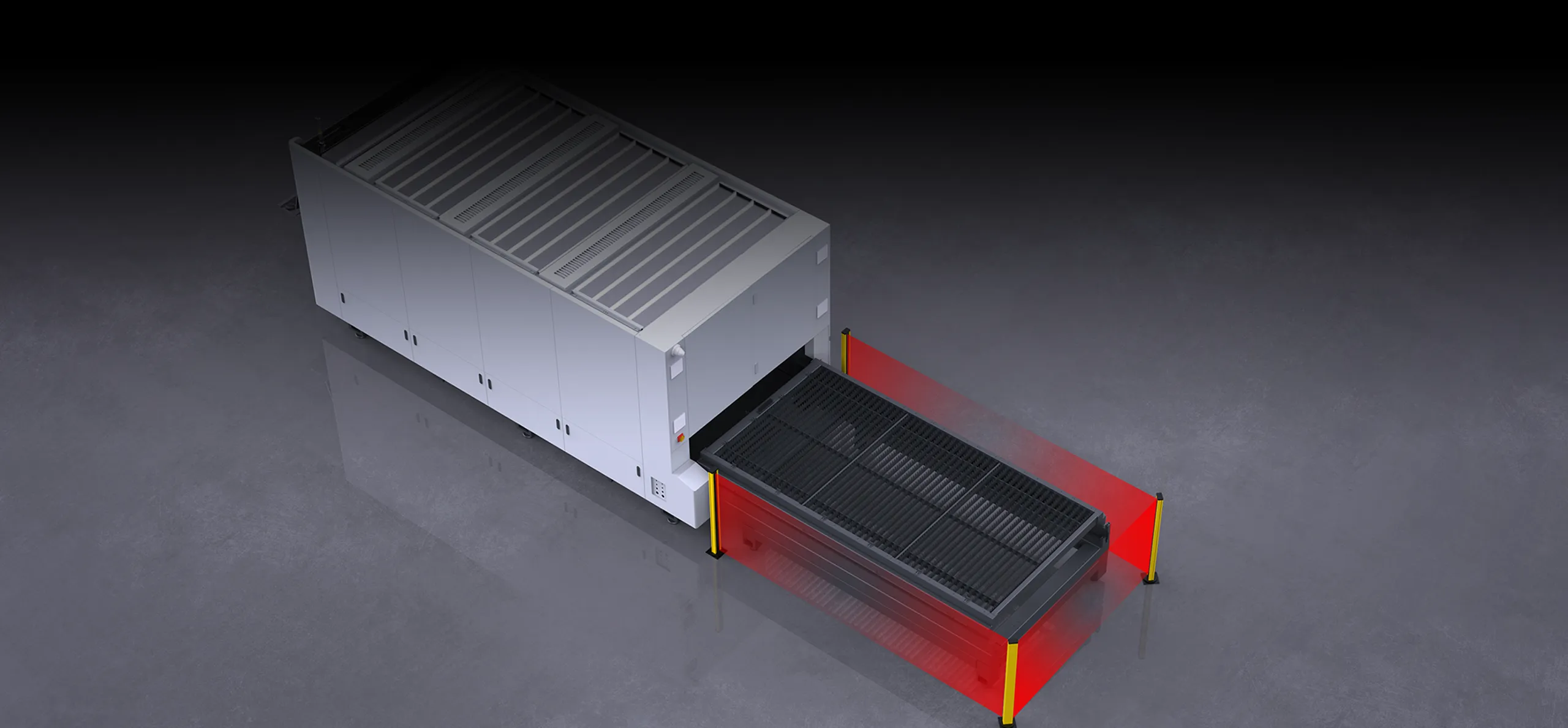

Jednostolová varinata

V případě nedostatku místa jsme schopni dodat stroj s jednostolovou variantou, kdy stůl vyjíždí na kolejnici. Tato varianta se osvědčila v menších prostorách nebo v případě že je pro Vás pálení plechu pouze okrajová činnost.

Automatické hlídání výšky

Stroj automaticky upravuje výšku řezací hlavy vůči řezanému materiálu, čímž zajišťuje optimální řezné podmínky a stabilní kvalitu řezu. Systém průběžně reaguje na nerovnosti povrchu a udržuje konstantní vzdálenost mezi tryskou a materiálem, což zároveň slouží jako účinná prevence proti kolizi s materiálem a poškození řezací hlavy.

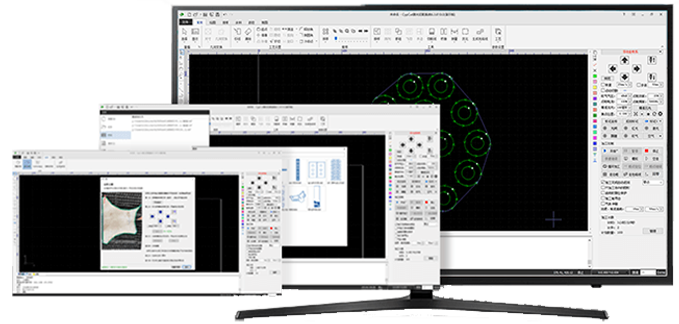

Řídící systém

Naše stroje dodáváme s efektivním a intuitivním řídícím systémem, který poskytuje mnohé pokročilé funkce, jako například možnost přípravy výkresů výroby přímo na stroji. Jeho nespornou výhodou je možnost instalace na PC v offline módu. Samozřejmostí je nadstavba pro pokročilý nesting.

Automatické zaměřování plechu

Stroj umožňuje automatické zaměření plechu pomocí detekce jeho skutečné polohy na pracovním stole. Pomocí kapacitního snímače okraje materiálu systém vyhodnotí natočení a posunutí plechu a automaticky upraví řezný program.

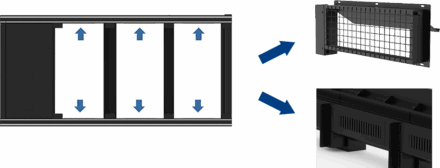

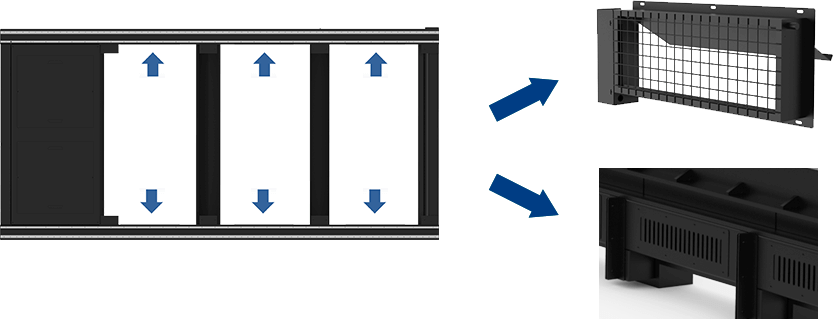

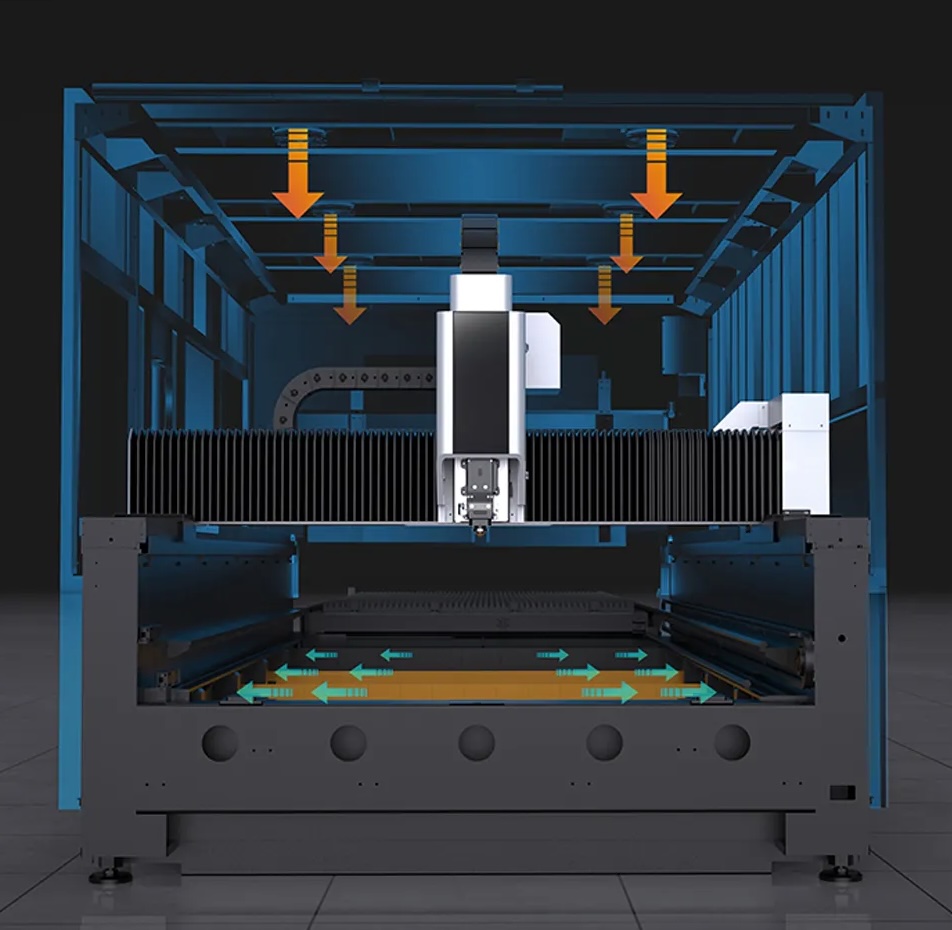

Efektviní ventilační systém

Stroj je vybaven sekčním odsáváním, kdy se automaticky otevírají jednotlivé klapky podle aktuální polohy řezací hlavy. Odsávání je tak vždy soustředěno pouze do aktivní zóny, což výrazně zvyšuje jeho účinnost. K celkové efektivitě přispívají také horní ventilátory, které usměrňují spaliny směrem dolů do odsávacího systému a pomáhají udržovat

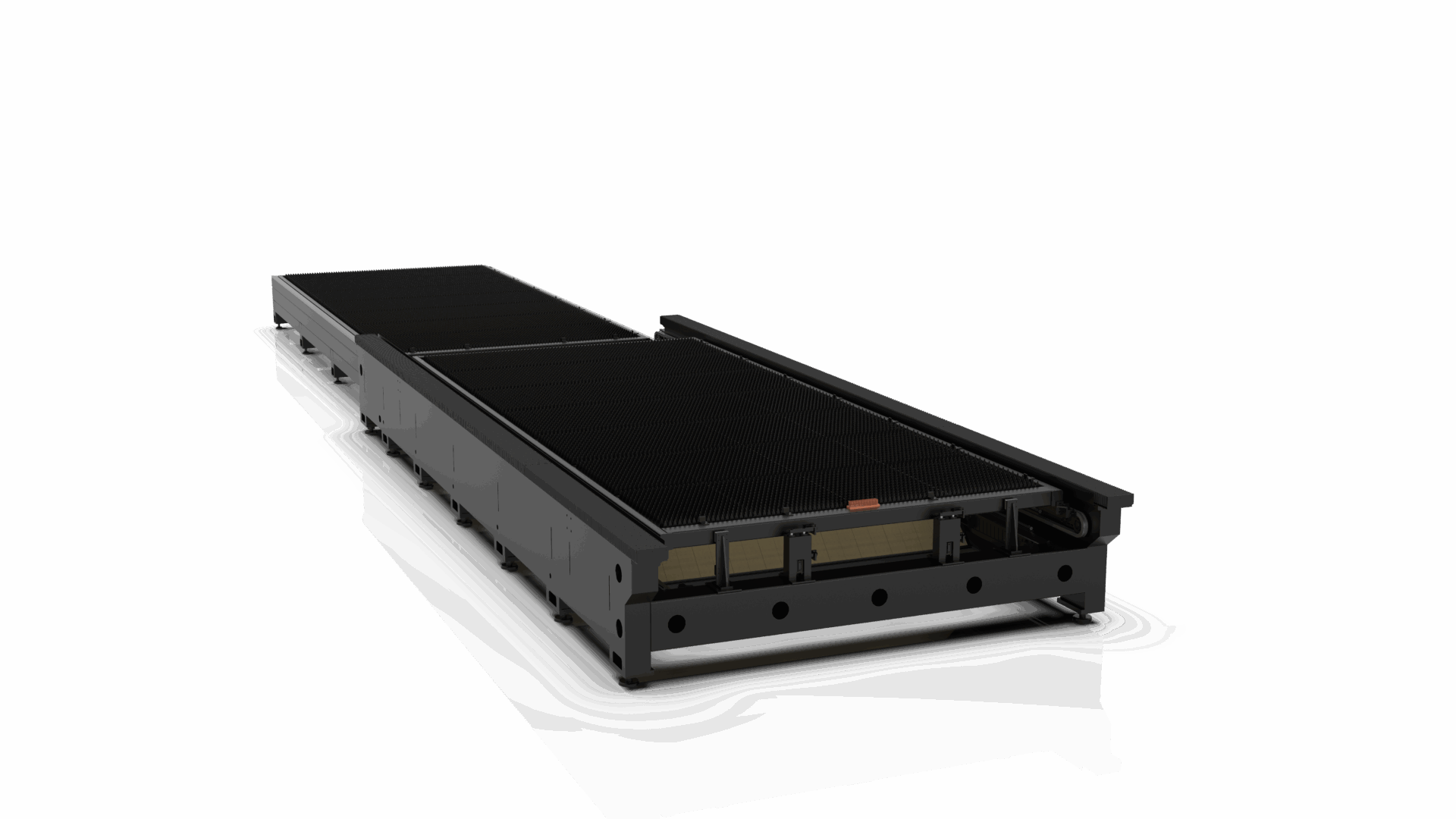

Řešení na míru bez omezení velikosti

Každý provoz má jiné požadavky, proto nabízíme možnost výroby laserového stroje přesně podle potřeb zákazníka. Dokážeme přizpůsobit pracovní plochu, konfiguraci stroje i jeho celkové rozměry tak, aby odpovídaly konkrétnímu využití – od standardních formátů až po velkoformátová řešení pro zpracování nadrozměrných plechů. Díky flexibilní konstrukci a individuálnímu přístupu dodáváme stroje, které přesně zapadnou do výroby a umožní maximálně využít jejich potenciál.

Technické parametry

Pracovní plocha	Šířka od 1250 do 2 500 mm Délka od 2 000 do 6 000 mm, případně neomezená (speciální stavba)
Osa X	3000mm (pro střední formát)
Osa Y	1500mm (pro střední formát)
Osa Z	290mm (pro střední formát)
Max. rychlost pohybu	120m/min
Max. zrychlení	1.5G
Pneumatické komponenty	Japan SMC
Max. nosnost stolu	800kg (pro střední formát)

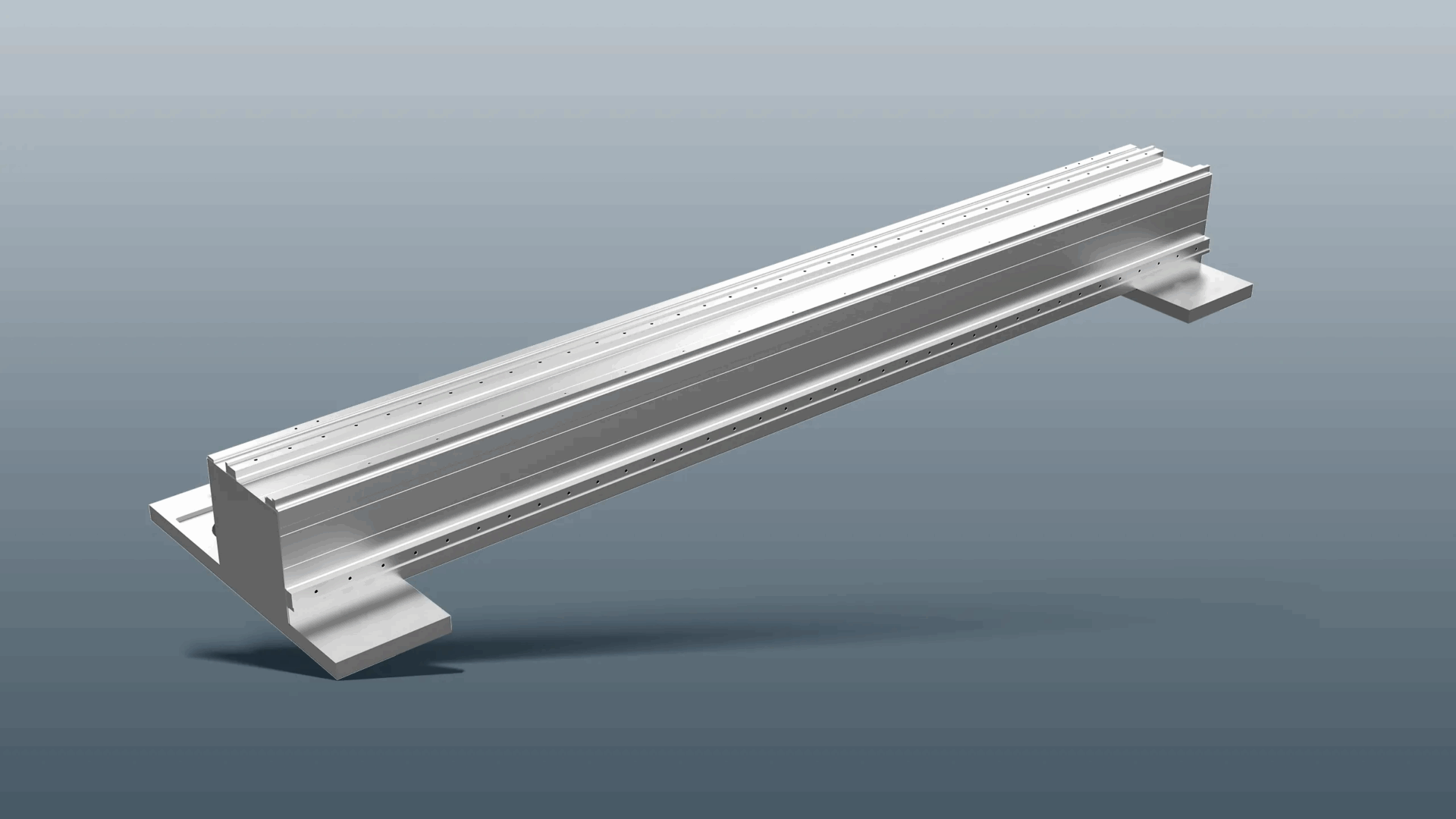

Portál	Hliníkový
Mazání	Automatický mazací systém
Řídicí systém	Cypcut, podporované grafické formáty: PLT, BMP, DXF,AI, adt.
Specifikované napětí a frekvence	380V/3 fáze/ 50HZ
Laserový zdroj	3- 60 kW
Rozměry (délka×šířka×výška)	885028502310mm (pro střední formát)
Hmotnost	6600kg (pro střední formát)

Poptávka stroje

Líbí se Vám tento stroj a chcete znát detailní parametry, nebo poslat cenovou kalkulaci? Stačí vyplnit naši nezávaznou poptávku.
